Réponse harmonique d’une table d’atelier – ANSYS & Python
Étude vibratoire d’une table d’atelier soumise à une excitation harmonique générée par une machine hydraulique.
Modélisation éléments finis sous ANSYS, post-traitement et automatisation des analyses par Python.

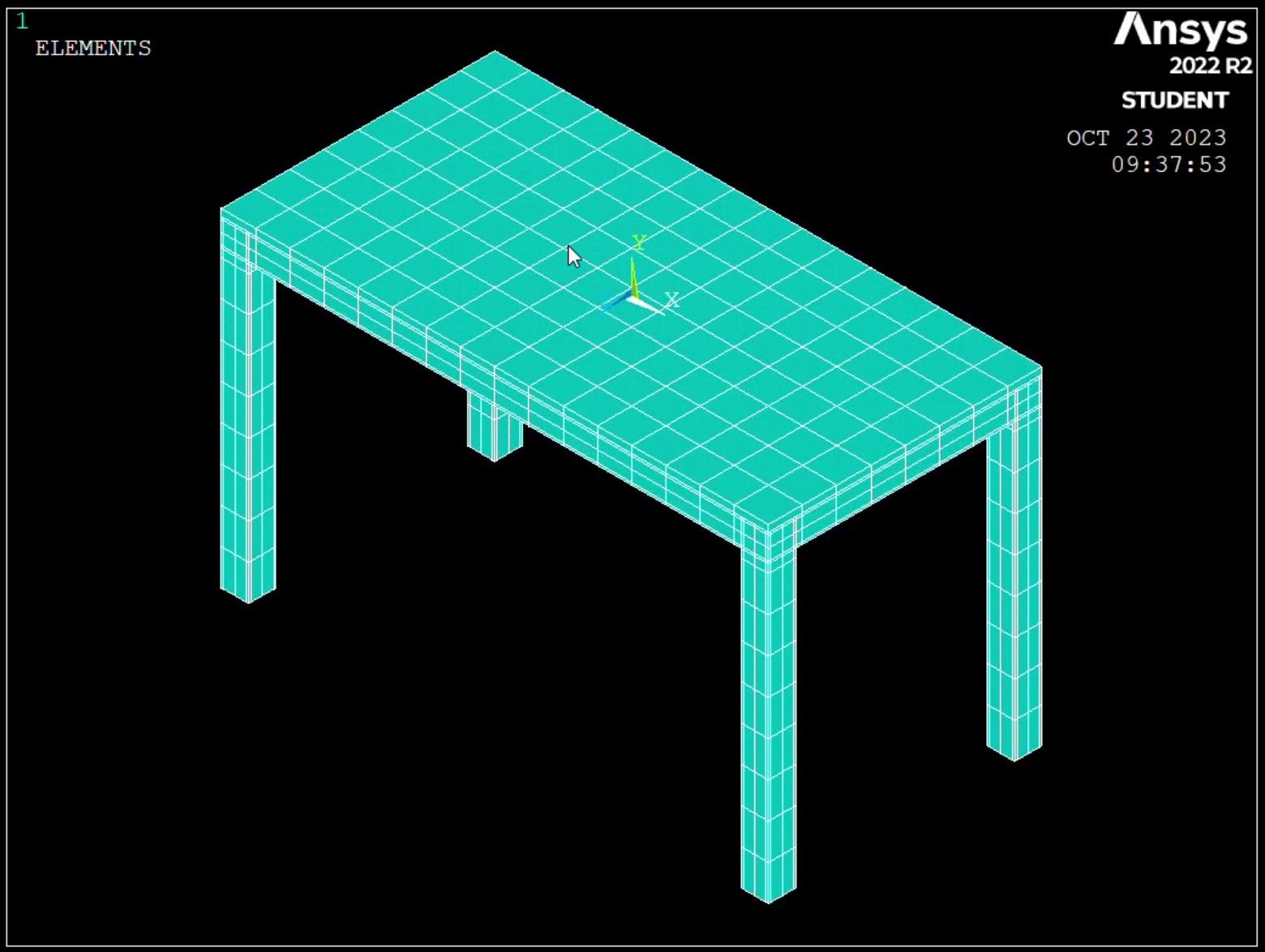

Convergence de maillage
Une étude de convergence a permis de définir une taille d’élément optimale de 0,03 m, garantissant la précision des résultats sans alourdir les temps de calcul.
Analyse modale
Sept modes ont été sélectionnés parmi les 60 premiers pour leur pertinence dans la bande d’excitation [0–150 Hz].

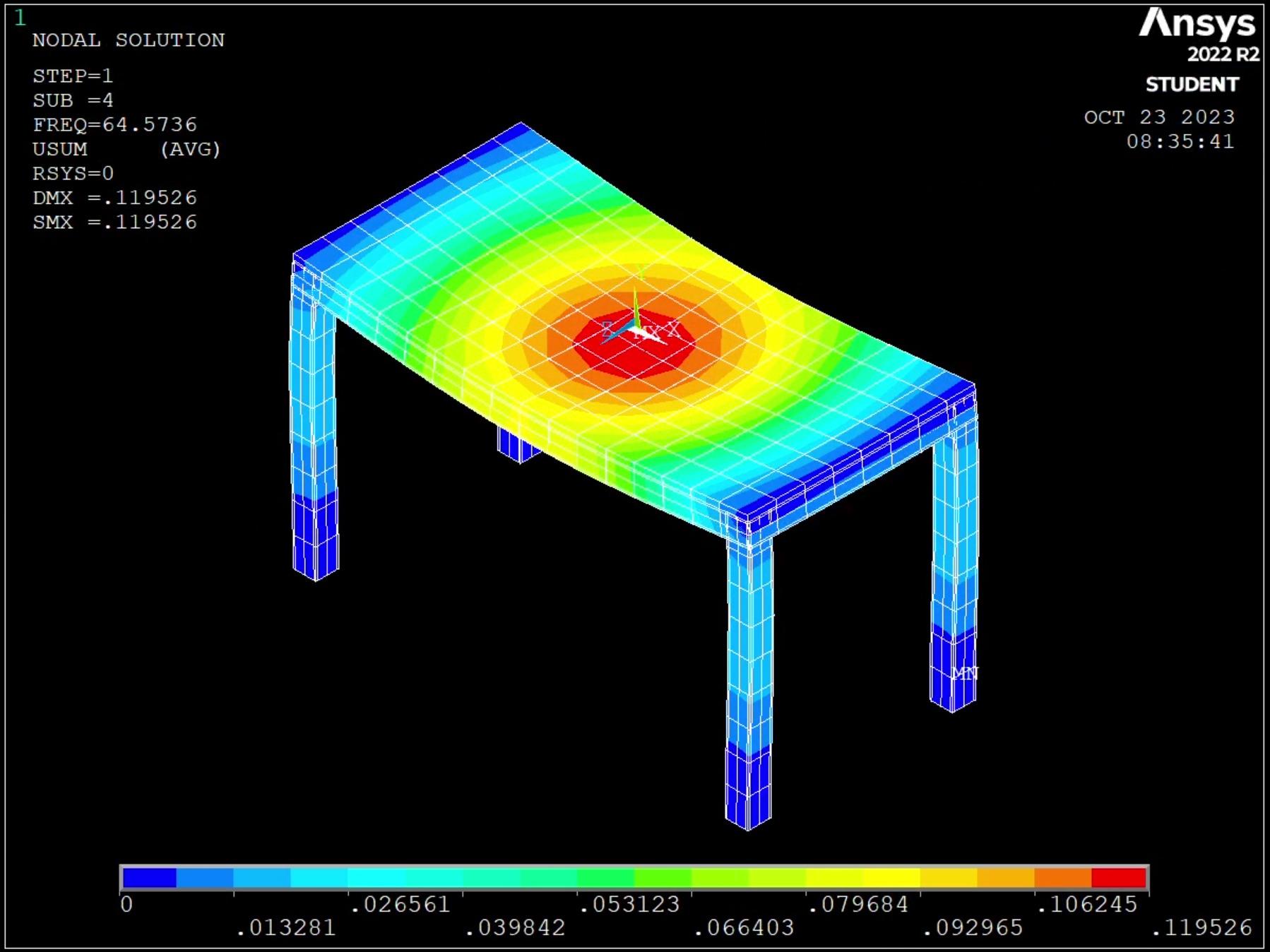

L’analyse met en évidence des déplacements modaux importants, notamment autour de 25 Hz, 64 Hz et 125 Hz.
Réponse harmonique
Trois méthodes ont été comparées :
- Régime complet (résolution directe)
- Superposition modale
- Superposition modale sur base optimisée

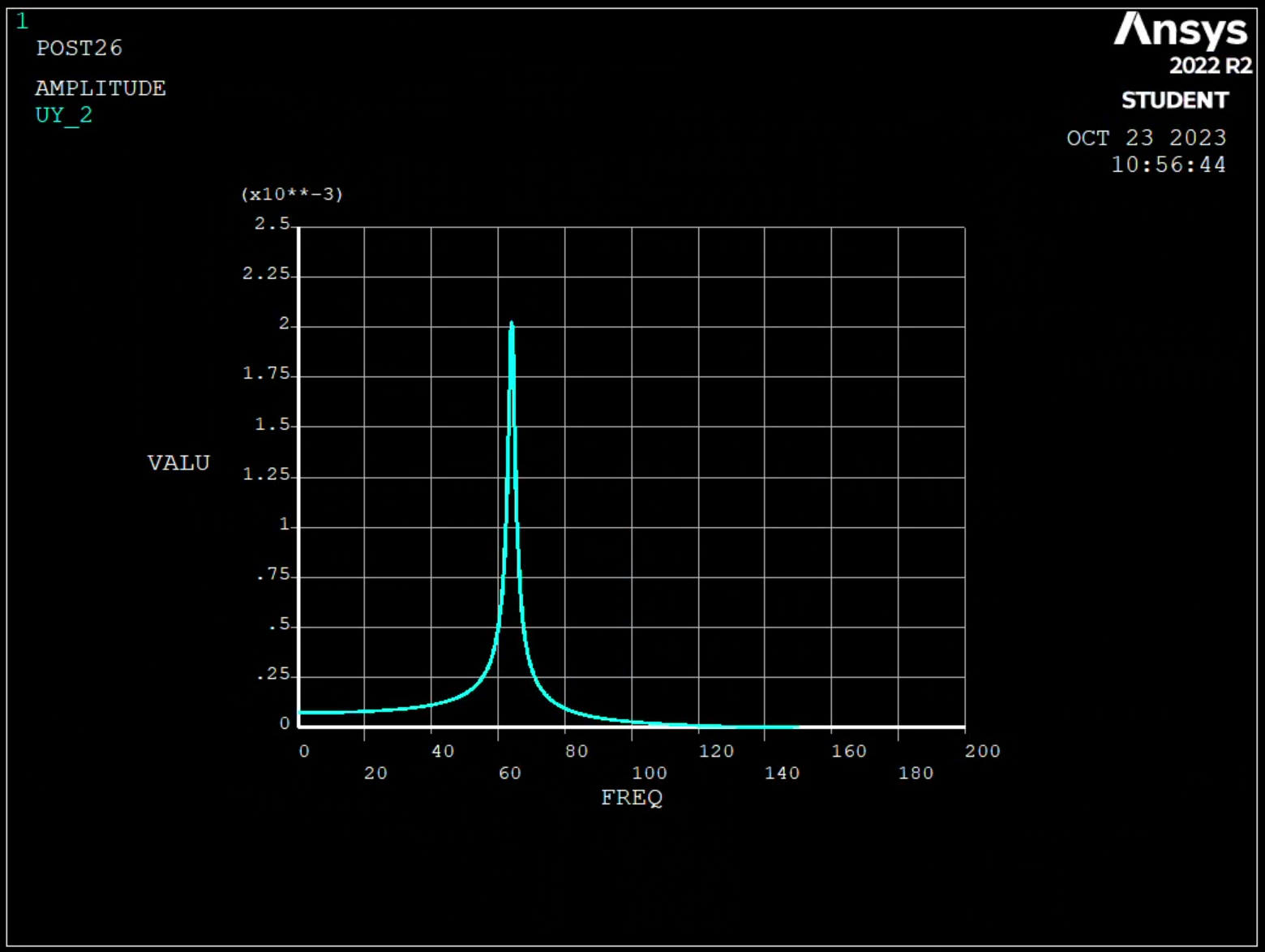

Les résultats montrent un déplacement maximal d’environ 2 mm au centre du plateau.
Optimisation de la structure
Le plateau initial en acier est remplacé par du bois de sapin, plus léger (ρ = 400 kg/m³), avec une épaisseur adaptée.
Cette modification permet une réduction significative de la masse sans dégradation des performances vibratoires.
